數控銑床或CNC加工中心是用數控技術進行加工的機床，它用數字信號控制機床運動及其加工過程。具體地說，將刀具移動軌跡等加工信息用數字化的代碼記錄在程序介質上，然后輸人數控系統，經過譯碼、運算，發出指令，自動控制機床上的刀具與工件之間的相對運動，從而加工出形狀、尺寸與精度符合要求的零件。

    (1)程序編制。在CNC銑削擠壓模具之前，通常使用MasterCAM, Preengineer, UG或solidworks三維軟件由CAD設計圖紙轉換成三維立體圖(見圖7一26)。然后再用Clmatron 軟件編寫刀路。

    (2) CNC加工平面的部位:

    1)銑削導流槽;
    2)銑削鋁型材擠壓模具模孔出口帶(二級空刀)，在模子出口面銑出線切割輔助定位槽;
    3)鉆定位銷釘孔。

    (3)導流槽加工精度為一0. 2一0. 3mm;各加工面的表面粗糙度Ra為3. 2μm。
    (4) CNC銑削常用的刀具及其選擇。根據CNC的加工方式將所用刀具分為粗加工和精加工用刀具。為了達到高效、多能、快換、經濟的目的，數控加工刀具與普通金屬切削刀具相比具有以下特點，應根據具體情況合理選擇刀型和規格。

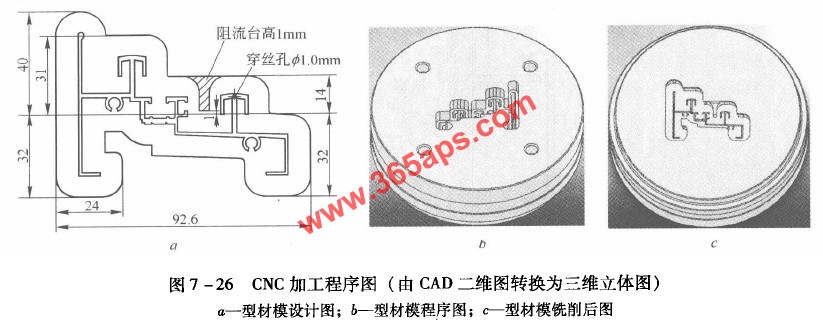

CNC數控銑削加工鋁型材擠壓模具的制作工藝圖，A為鋁型材模具設計圖，B為鋁型材莫程序圖，C為鋁型材模銑削后圖
