鋁釩土通常約含釩0.1%。在拜耳法生產氧化鋁的過程中，30%～40%的釩溶解，另外還有磷、砷、鐵等也部分呈鈉鹽溶解。除去這些雜質的方法是將V₂O₅富集到一定濃度（約為1～2.5g/L V₂O₅）的溶液引出，使其呈含V、P、Fe的鈉鹽淤泥析出。此淤泥中含V₂O₅ 6%～20%，可作為回收釩的原料。德、法、意、俄等國都有此類工廠。

圖1為從鋁土礦回收釩的流程。流程前半部分為淤泥的沉淀過程。含釩淤泥用水溶解后過濾，所得濾液可以用鐵鹽沉淀法或鈣鹽沉淀法得粗釩。

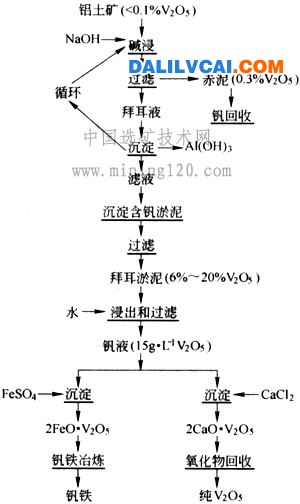

圖1  拜耳法堿浸液中回收釩的流程

有一些新研發的方法如活性炭吸附法、溶劑萃取法等，將含V₂O₅ 20%的淤泥用熱水浸取，可得含V 10g/L的溶液。85℃，pH＝2～3，用活性炭調漿，可吸附90%以上的釩。然后85℃用氨水調漿1h，80%的釩解吸進入溶液。最后在酸性條件下用銨鹽沉釩。

若用溶劑萃取法，使用仲胺或叔胺萃取劑，O/A＝1/4，pH＝1.6，溫度為35～40℃。反萃時，加入氨水0.5mol/L，O/A＝1.75/1。反萃液再加入硫酸銨，得偏釩酸銨沉淀。最后煅燒得V₂O₅，純度在99%以上。
