現行規范《鋁合金窗》GB/T8479-2003第5.1條要求：“鋁合金窗受力構件應經試驗或計算確定。未經表面處理的型材最小實測壁厚應≥1.4mm”。根據此條要求，現鋁合金窗廠家在鋁合金窗框料及扇料截面設計時大多采用1.4mm-1.6mm壁厚，扣條選用1.2mm或更薄的壁厚，在強度驗算時往往僅考慮中梃橫截面的抗彎受力，根據受力情況，選擇不同的加強中梃，忽視了型材縱截面的強度分析?，F(xiàn)隨著越來越多的高層建筑的出現，玻璃分格越來越大，較大的水平荷載將對型材縱截面產生較大的局部應力，如不加以警覺，此處將出現較大的隱患。

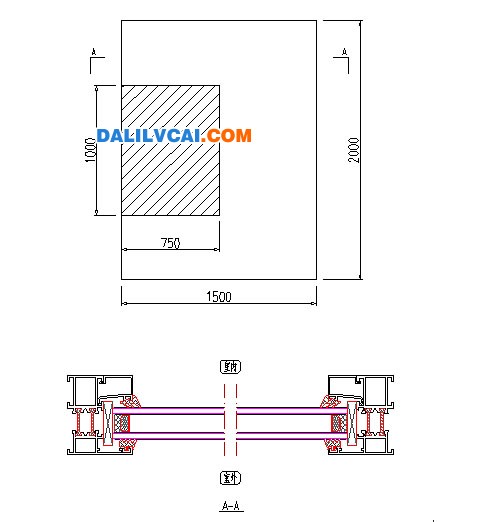

現選取北京地區一建筑，高度為80米，地面粗糙度為C類，選取一常規55系列鋁合金隔熱窗進行驗算。固定玻璃分格尺寸為1500X2000，鋁合金型材采用6063-T5狀態。
選取1000mm長構件進行驗算(因構件所受荷載與構件長度成正比，而構件的縱截面抵抗矩亦與構件的長度成正比，所以最終縱截面的應力值與所選取構件的計算長度無關，不影響計算結果)，則構件的受力面積A=0.75x1=0.75m2。

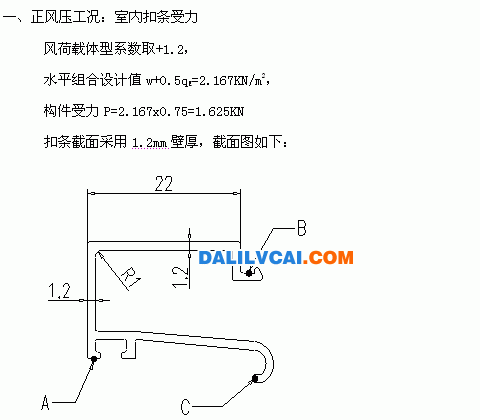

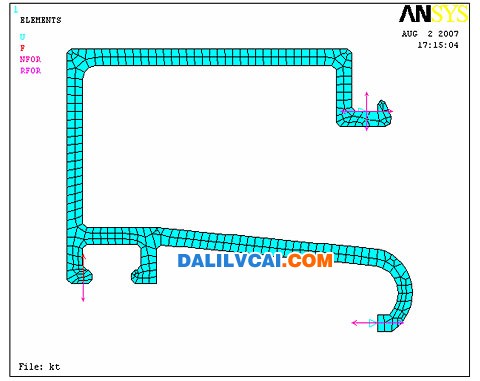

室內扣條采用后壓入式膠條，玻璃傳遞的水平荷載可簡化為集中作用于扣條的A點，扣條B點為X軸方向及Y軸方向約束，扣條C點為X軸方向約束。應用ANSYS有限元分析軟件對扣條進行受力分析，其受力模型如下：

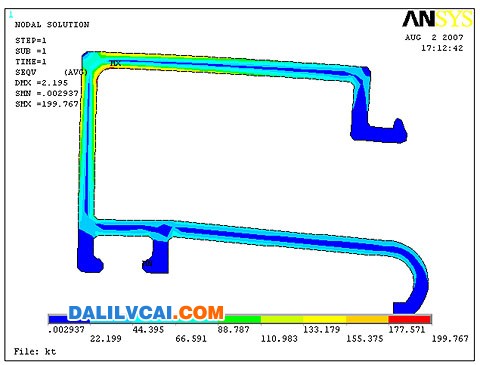

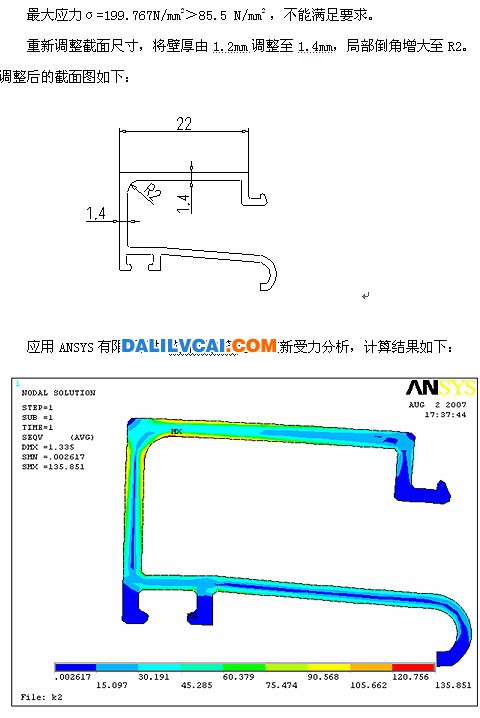

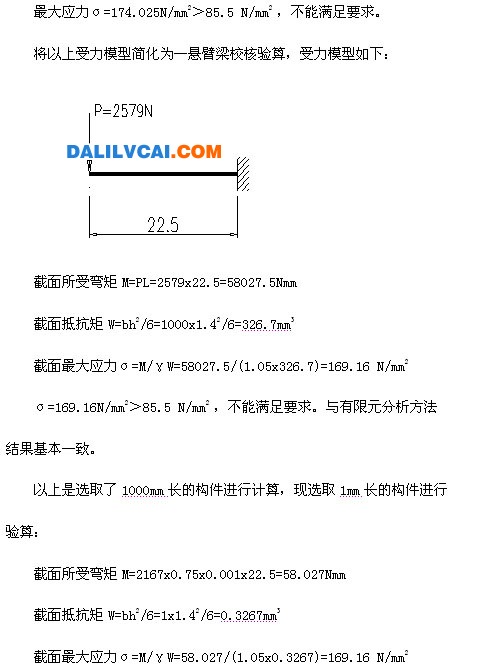

計算結果如下：

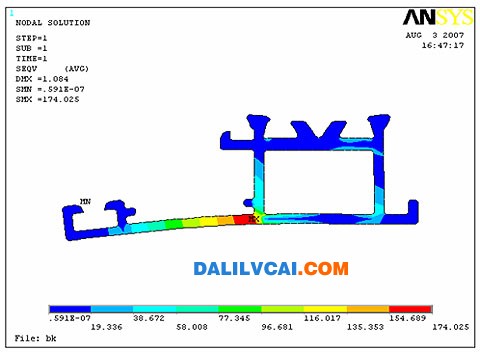

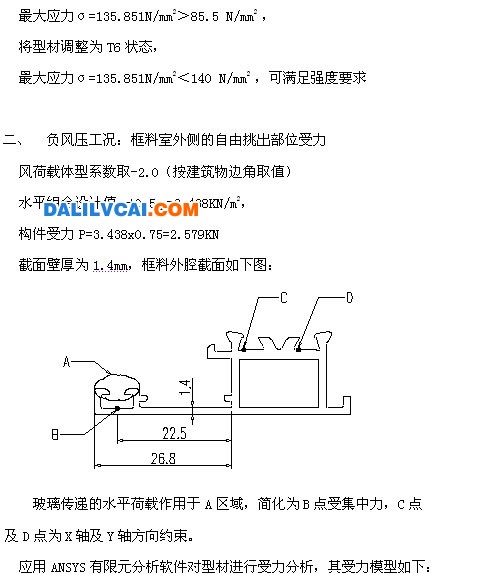

計算結果如下：

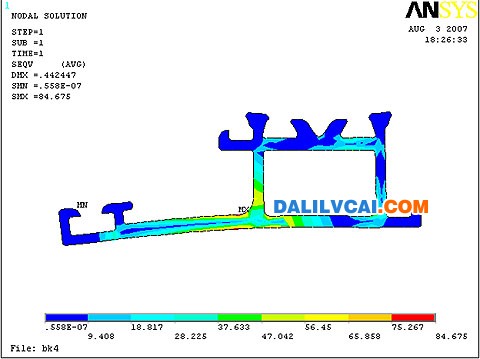

σ=84.675N/mm2＜85.5 N/mm2 ，可滿足要求。
通過以上實例計算可看出，在單位長度的構件承受較大水平荷載的情況下，如忽視縱截面的強度計算，仍采用常規的鋁合金型材截面，將存在較大隱患。

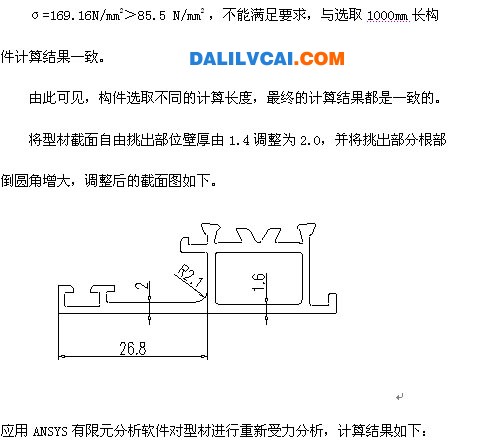

結論：在高層建筑，玻璃分格尺寸較大的時候，單位長度的構件承受了較大的水平荷載，此時，不僅應對中梃型材的橫截面進行抗彎驗算，還應對室內扣條及框料截面自由挑出部分縱截面進行局部強度驗算。建議此處扣條壁厚不應小于1.4mm，為提高強度，還可選用T6狀態型材。對于框料，T6狀態或6063A牌號的鋁合金穿條式隔熱型材，尚未得到廣泛應用，按6063-T5考慮，型材的強度設計值為85.5 N/mm2 。建議此處截面自由挑出部分壁厚不應小于2.0mm，懸挑的根部存在較大的應力集中，此處型材倒圓角半徑不宜小于2.0mm。
