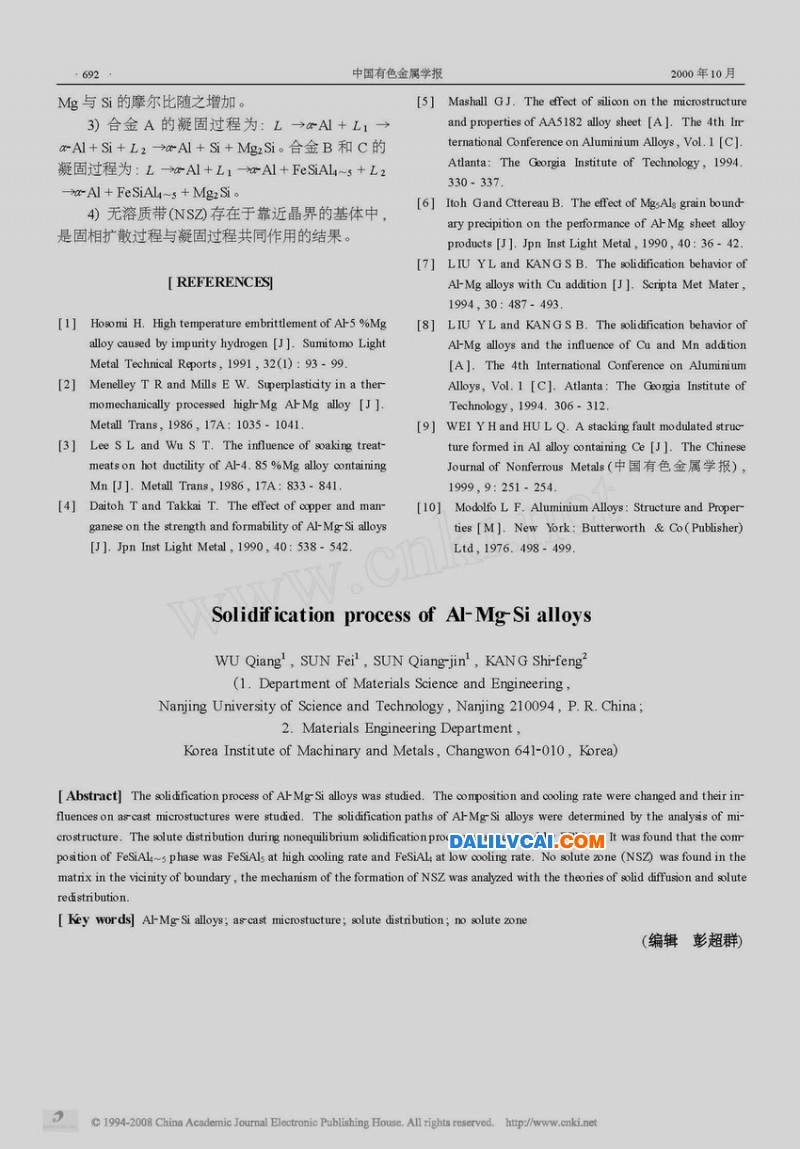

研究了Al Mg Si合金的凝固過程 ,用不同方法測量了合金成分與冷卻速度對該合金系鑄態組織的影響。通過形態分析確定了Al Mg Si合金的凝固順序 ,用EPMA測定了非平衡過程的溶質分布 ,并發現FeSiAl4～ 5相成分在高冷速時為FeSiAl5,而在低冷速時為FeSiAl4。晶界附近發現了無溶質帶 (NSZ) ,并從固態擴散和凝固溶質再分配兩個方面分析了NSZ的形成原因。
