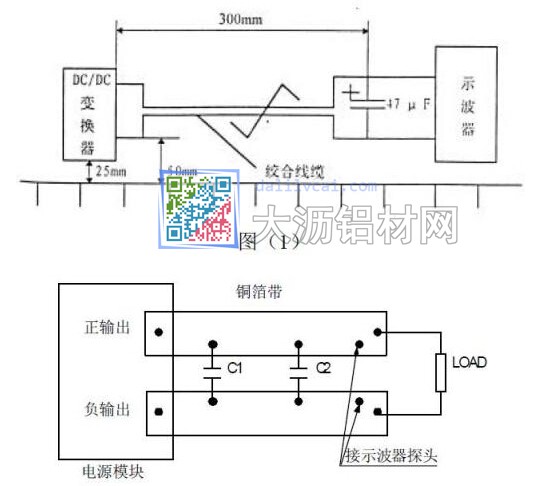

開關電源的輸出端存在差模和共模兩種噪聲，同時，測量紋波噪聲時容易受到環境中隨機噪聲及電源輻射噪聲的影響。因此，為了客觀地測量開關電源輸出的紋波－噪聲，業內通常采用平行線測試法和雙絞線測試法。郵電部推薦的雙絞線測試法如圖（1）所示;貝爾實驗室推薦的針對半磚鋁基板系列模塊的平行線測試法如圖（2）所示。

對于鋁基板，新雷能科技股份有限公司采用圖（2）所示的平行線測試法。具體要求為：

1、兩條平行銅箔帶的長度為51mm（2in.）到76mm(3in.)之間。

2、兩條平行銅箔帶的間距為2.54mm(0.1in.)。

3、合理地設置銅箔帶的厚度和寬度，確保電流在兩條銅箔帶的總壓降小于模塊輸出電壓的2%。

4、在銅箔帶上距離模塊輸出端25.4mm(1in.)處安裝高頻特性良好的1uF 瓷片電容（X7R 或者X5R）或金屬膜電容（C1）。在銅箔帶的后端安裝10uF（C2）鉭電容。

5、在銅箔帶上距離模塊輸出端51mm(2in.)到76mm（3in.)處安裝測試點。V（+）測試點和V（-）測試點的間距為6.4mm(1/4in.)。

6、示波器采用20MHz 帶寬測量。

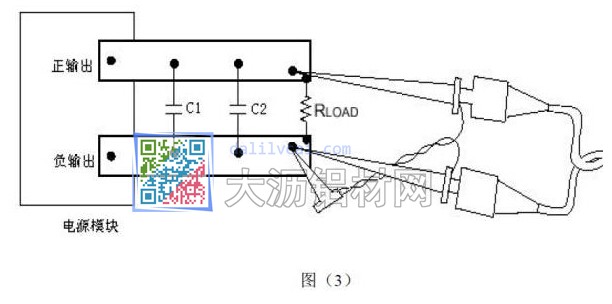

7、測試采用探頭靠接法；或者采用差分探頭測試，如圖（3）所示。
